Stanzen & Formen
Stanzen und Formen

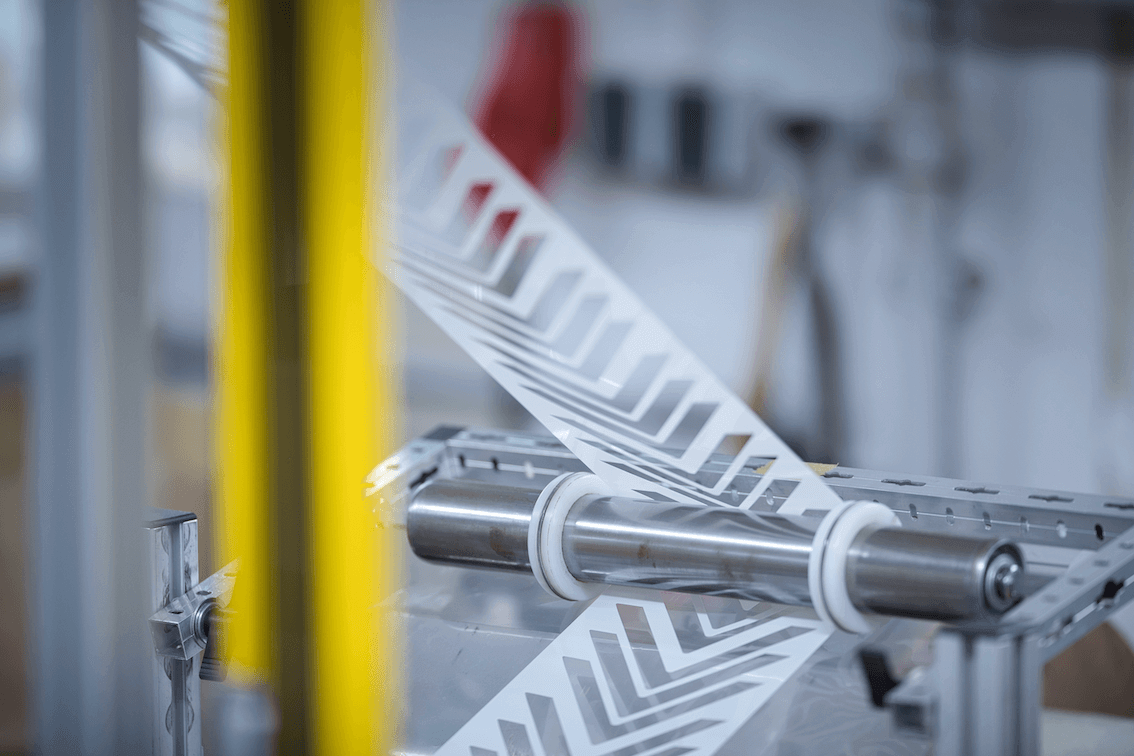

Beim Stanzen werden flachliegende Isoliermaterialien (Hostaphan®*, Mylar A*, Nomex®*, Vlies, etc.) mit Stanzmaschinen und individuellen Stanzwerkzeugen nach Kundenvorgaben zu Stanzteilen gefertigt. Die Stanzwerkzeuge können neben des Stanzens wahlweise auch Biegen. Dadurch werden beim Stanzvorgang gleichzeitig Falzkanten vorgeprägt, um später das Biegen der Teile in Ihre Endpostition zu erleichtern.
Ein kostengünstiges Werkzeug auf diesem Sektor ist der Stanzvorgang mit einem Bandstahlschnitt. Bandstahlschnitte bestehen aus Sperrholzplatten. Diese weisen maßgenaue Schlitze auf, welche durch Dekupiersägen oder Laserschneiden eingebracht werden. Anschließend werden in die Schlitze hochwertige Metallklingen eingesetzt, die als Messer dienen.
Außerdem können wir auf unseren Stanzautomaten auch Vollstahlwerkzeuge einsetzen. Für unsere Kunden mit noch höheren Anforderungen an Toleranz und Maßhaltigkeit sowie Standzeit des Werkzeugs ist dies die beste Alternative zum Bandstahlschnitt.
Durch unseren Erfahrungsschatz konnten wir unsere leistungsfähigen Automaten immer weiter optimieren und eigene Fertigungsmethoden entwickeln, die es uns erlauben, schnell und flexibel auf individuelle Kundenwünsche einzugehen.
Gestanzt wird je nach Ermessen oder Materialbeschaffenheit entweder von der Rolle oder aus bereits vorgeschnittenen Formaten auf hochmodernen Stanzmaschinen. Die Fertigung auf unseren Stanzmaschinen ermöglicht eine Materialdicke der Stanzteile zwischen 0,023 – 3,0 mm. Die maximale Abmessung der Stanz- und Biegeteile kann bis zu 1.000 x 2.000 mm betragen.
Formen – unsere präzise Einpassung
Isoliermaterialien werden bei GOBA zu Isolierteilen verarbeitet. Dabei kommen professionelle Spezialwerkzeuge zum Einsatz. Unser know-how besteht darin, die Isolierstoffe bestmöglich zu verformen ohne dabei die Oberfläche und Struktur des Materials zu beschädigen. Ziel beim Verformen ist es, eine optimale Passform für die Kundenanwendung zu erreichen. Im Elektromotorenbereich werden unsere Isolierteile in Ihr Blechpaket eingepasst. Somit ist ein reibungsloser und effizienter Einbau unserer Teile in Ihrer Montage gewährleistet.
Für spezielle Isolierteile mit komplexen Geometrien verformen wir unter Einfluss von Hitze.
GOBA liefert Isolierteile auch gestapelt oder paketiert. Somit kann eine automatisierte Weiterverarbeitung beim Kunden gewährleistet werden. Die Paketgrößen und Umverpackungen können dabei individuell gestaltet werden. In einzelnen Kundenprojekten werden Marker Linien auf den Isolierteilen aufgebracht. Der Einbau der Isolierteile kann somit beim Kunden mittels Sensorik erkannt und positioniert werden. Folgende Fertigungsverfahren werden eingesetzt:
Falzen
Prägen
Biegen
Bördeln
* Hostaphan® ist ein eingetragenes Warenzeichen der Firma Mitsubishi Polyesterfilm GmbH und UL gelistet
* Mylar® und Nomex® sind eingetragene Warenzeichen der Firma DuPont Teijin Films bzw. DuPont de Nemours und UL gelistet
