Nutverschlusskeile
Was sind Nutverschlusskeile und wozu werden sie in elektrischen Maschinen verwendet?
Definition und Funktion von Nutverschlusskeilen
Ein Nutverschlusskeil ist ein wichtiges Bauteil in elektrischen Maschinen wie Elektromotoren und Generatoren. Er wird in die sogenannten Statornuten oder Rotor-Nuten eingesetzt, um die Wicklungen zu fixieren und zu schützen. Die Hauptaufgabe besteht darin, die elektrischen Wicklungen in ihrer Position zu halten und sie gegen äußere mechanische Belastungen zu sichern, wie etwa die Fliehkräfte, die bei hohen Drehzahlen auftreten.
Zusätzlich übernehmen Nutverschlusskeile eine isolierende Funktion, da sie verhindern, dass sich die Wicklungen mit dem Metall des Stators oder Rotors elektrisch verbinden. Diese Isolierung schützt vor Kurzschlüssen und erhöht die Lebensdauer der elektrischen Maschine.
Einsatz in Statoren und Rotoren
In Statoren werden Nutverschlusskeile in die Nuten eingefügt, um die Wicklungen sicher zu fixieren. Sie verhindern ein Verrutschen der Wicklungen durch die elektromagnetische Kraft, die während des Betriebs entsteht. Auch im Rotor kommen Nutverschlusskeile zum Einsatz, insbesondere in Hochgeschwindigkeitsmaschinen, wo Fliehkräfte besonders stark wirken. Hier spielen sie eine zentrale Rolle, um die Wicklungen stabil zu halten.
Bedeutung für die Leistung elektrischer Maschinen
Ein korrekt eingesetzter Nutverschlusskeil erhöht die Effizienz der Maschine, da er den Luftspalt zwischen Stator und Rotor optimiert. Ein gleichmäßiger Luftspalt minimiert Leistungsverluste und verbessert die magnetische Kopplung. Ohne einen ordnungsgemäßen Verschluss könnte es zu einem erhöhten Verschleiß oder zu einem vorzeitigen Ausfall der Maschine kommen.
Welche Materialien eignen sich für Nutverschlusskeile in Elektromotoren?
Kunststoff-Nutverschlusskeile: Eigenschaften und Vorteile
Kunststoff-Nutverschlusskeile bestehen häufig aus glasfaserverstärktem Kunststoff oder Polyamid. Diese Materialien bieten eine hervorragende elektrische Isolierung, hohe Temperaturbeständigkeit und sind besonders leicht. Sie eignen sich ideal für Anwendungen, bei denen die elektrische Isolation im Vordergrund steht. Außerdem zeichnen sich diese Keile durch eine hohe chemische Beständigkeit aus und sind resistent gegenüber Feuchtigkeit und Korrosion.
Vorteile:
Geringes Gewicht
Beständig gegen Chemikalien und Feuchtigkeit
Kostengünstige Produktion
Magnetische Nutverschlusskeile: Anwendungsbereiche
Magnetische Nutverschlusskeile werden hauptsächlich dort verwendet, wo der Magnetfluss gezielt beeinflusst werden soll. Diese Keile bestehen aus magnetisch leitfähigen Materialien und kommen vor allem in spezialisierten Elektromotoren zum Einsatz, um die magnetische Permeabilität zu erhöhen und die Effizienz des Motors zu verbessern.
Anwendungsbereiche:
Hochleistungs-Elektromotoren
Generatoren
Spezielle Anwendungen, bei denen die Magnetflussführung optimiert werden muss

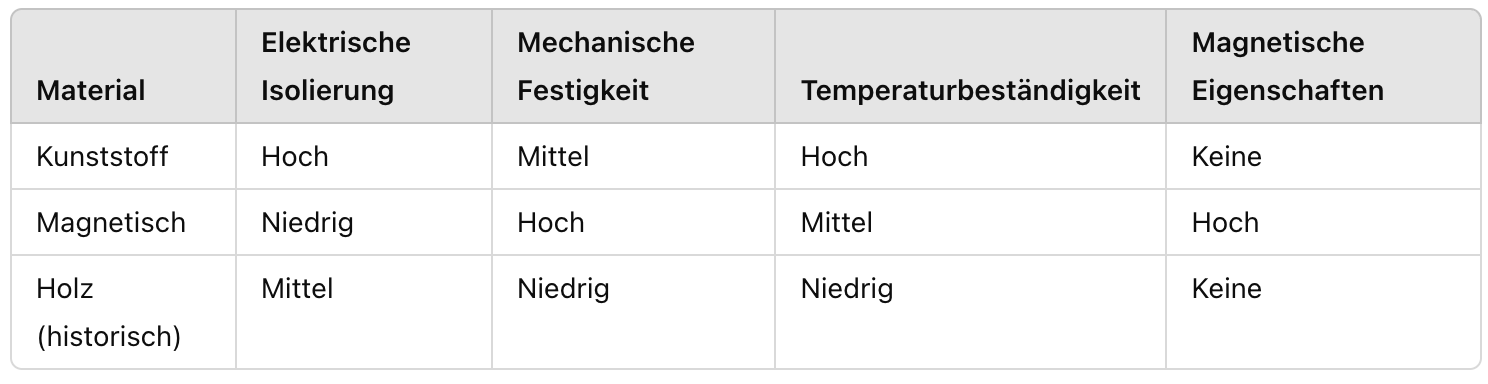

Vergleich verschiedener Materialien hinsichtlich Festigkeit
Material Elektrische Isolierung Mechanische Festigkeit Temperaturbeständigkeit Magnetische Eigenschaften Kunststoff Hoch Mittel Hoch Keine Magnetisch Niedrig Hoch Mittel Hoch Holz (historisch) Mittel Niedrig Niedrig Keine
Wie werden Nutverschlusskeile in Statornuten eingesetzt?
Fixierung der Wicklungen in Statornuten
In einem Elektromotor werden die Wicklungen zunächst in die Statornuten gelegt. Der Nutverschlusskeil wird dann über den Wicklungen fixiert und hält sie sicher an ihrem Platz. Dies verhindert, dass die Wicklungen durch Vibrationen oder magnetische Kräfte verrutschen oder beschädigt werden.
Einfluss auf den Luftspalt und magnetische Eigenschaften
Ein korrekt eingesetzter Nutverschlusskeil stellt sicher, dass der Luftspalt zwischen Rotor und Stator gleichmäßig bleibt. Ein zu großer oder zu kleiner Luftspalt kann die magnetische Effizienz der Maschine stark beeinträchtigen. Ein ungleichmäßiger Spalt kann zu Vibrationen, erhöhter Hitzeentwicklung und Leistungsverlust führen.
Herausforderungen bei der Montage in Statoren
Die größte Herausforderung bei der Montage besteht darin, die Nutverschlusskeile präzise einzusetzen. Bereits geringe Abweichungen können den Luftspalt verändern und die Effizienz der Maschine verringern. Die Fertigung der Keile muss daher äußerst präzise sein, und die Toleranzen müssen eng eingehalten werden.
Welche Rolle spielen Nutverschlusskeile bei der Rotorfertigung?
Spezielle Anforderungen an Nutverschlusskeile für Rotoren
Im Rotor sind die Anforderungen an Nutverschlusskeile besonders hoch, da sie extremen Fliehkräften standhalten müssen. Die verwendeten Materialien müssen daher eine hohe mechanische Festigkeit und Temperaturbeständigkeit aufweisen.
Reduzierung von Vibrationen und Geräuschen
Nutverschlusskeile tragen dazu bei, Vibrationen im Rotor zu minimieren. Durch eine gleichmäßige Fixierung der Wicklungen wird ein stabiler Lauf der Maschine ermöglicht, wodurch Geräusche reduziert werden. Dies ist insbesondere in Anwendungen wie Elektromotoren für Elektrofahrzeuge oder Generatoren von Bedeutung.
Einfluss auf die Rotordynamik und Leistung
Die Anordnung und das Material der Nutverschlusskeile beeinflussen die Rotordynamik erheblich. Hochwertige Keile können die Rotationssymmetrie verbessern und so die Effizienz der Maschine steigern.
Wie beeinflusst das Profil der Nutverschlusskeile die Leistung elektrischer Maschinen?
Optimierung des Nutkeils für maximale Effizienz
Das Profil der Nutverschlusskeile muss an die jeweilige Maschine angepasst werden. Eine passgenaue Form gewährleistet die optimale Fixierung der Wicklungen und trägt dazu bei, den Luftspalt zu minimieren. Dies verbessert die magnetische Effizienz und senkt den Energieverlust.
Auswirkungen auf die magnetische Permeabilität
Bestimmte Profile können die magnetische Permeabilität gezielt beeinflussen, um die Leistung des Motors zu steigern. Gerade bei Hochleistungsanwendungen, wie sie in der Luft- und Raumfahrttechnik vorkommen, spielen speziell geformte Nutkeile eine entscheidende Rolle.
Anpassung des Profils an spezifische Maschinentypen
Je nach Typ der elektrischen Maschine – ob Generator, Elektromotor oder Transformator – müssen Nutverschlusskeile individuell angepasst werden. Die Geometrie hängt dabei von der spezifischen Bauart und den Einsatzanforderungen ab.
Welche Herausforderungen gibt es bei der Herstellung von Nutverschlusskeilen?
Fertigungstechniken für präzise Nutverschlusskeile
Die Herstellung von Nutverschlusskeilen erfordert höchste Präzision. Techniken wie das Spritzgießen (für Kunststoffkeile) oder die mechanische Bearbeitung (für metallische Keile) kommen hier zum Einsatz. Moderne Fertigungsverfahren ermöglichen die Produktion von Keilen mit extrem engen Toleranzen.
Qualitätskontrolle und Toleranzen
Da bereits geringe Abweichungen den Wirkungsgrad der Maschine beeinträchtigen können, müssen Nutverschlusskeile strengen Qualitätskontrollen unterzogen werden. Dies betrifft insbesondere die Passgenauigkeit und die Materialeigenschaften.
Innovative Lösungen für komplexe Nutgeometrien
Für Maschinen mit speziellen Anforderungen werden häufig maßgeschneiderte Nutverschlusskeile entwickelt. Moderne Fertigungsverfahren, wie die additive Fertigung (3D-Druck), bieten hier neue Möglichkeiten, komplexe Geometrien herzustellen.
Wie tragen Nutverschlusskeile zur Lebensdauer und Wartung elektrischer Maschinen bei?
Langzeitstabilität und Verschleißverhalten
Ein hochwertiger Nutverschlusskeil trägt entscheidend zur Langzeitstabilität einer Maschine bei. Die Keile verhindern nicht nur das Verrutschen der Wicklungen, sondern minimieren auch den Verschleiß der Maschine durch Vibrationen und magnetische Belastungen.
Möglichkeiten zur Inspektion und zum Austausch
Nutverschlusskeile sollten regelmäßig überprüft werden, insbesondere bei Maschinen, die unter hohen Belastungen arbeiten. Eine rechtzeitige Wartung oder ein Austausch kann teure Ausfälle vermeiden.
Einfluss auf die Gesamtlebensdauer von Elektromotoren und Generatoren
Gut gefertigte und korrekt eingesetzte Nutverschlusskeile tragen dazu bei, die Lebensdauer von Elektromotoren und Generatoren deutlich zu verlängern. Durch die Vermeidung von Kurzschlüssen und die Reduzierung mechanischer Belastungen wird der Verschleiß minimiert.
GOBA Fazit
Nutverschlusskeile sind entscheidend für die Effizienz, Sicherheit und Lebensdauer elektrischer Maschinen. Sie fixieren die Wicklungen in den Nuten, reduzieren Vibrationen, verbessern die magnetische Effizienz und verlängern die Lebensdauer der Maschine. Die richtige Auswahl von Material, Form und Profil ist dabei entscheidend – insbesondere in leistungsintensiven Anwendungen wie Hochgeschwindigkeitsmotoren oder Generatoren. Innovative Fertigungstechniken und maßgeschneiderte Lösungen eröffnen neue Möglichkeiten, die Leistung elektrischer Maschinen weiter zu optimieren.
